柴油發電機組要以柴油機作驅動力，推動溝通交流同歩發電機發電的電源設備。柴油發電機組是世界上應用非常廣泛的發電機設備，主要用于電信網、金融業、國防安全、醫院門診、院校、商業服務、廠礦企業及房屋的緊急后備電源，移動通信技術、戰地風云及野外工作、車輛和船只等特殊功能的外置電源，大電網不可以傳至的地區或不適宜創建熱電廠的區域的生產和生活需求的獨立供電電源等。隨著科學技術的飛速發展、一些新技術和新成效的運用，柴油發電機組已經從人力資源運行向自動化技術（自動運行、無人化、遙控器、遙調、監測）、低排放和低噪音方面發展，以滿足現代大眾對柴油發電機組更高要求。



一、柴油發電機隊的構成



柴油發電機組是內燃機發電機隊的一種，主要是由柴油機、（溝通交流同歩）發電機、自動控制系統三大部分組成。同時還包含連軸器、公共性底座和消音器等。

一般制造的成套設備發電機組，全是用一公共性基座將柴油機、溝通交流同歩發電機和控制系統等關鍵部件組裝在一起，成為一個整體，即一體化柴油發電機組。而功率大的發電機組除柴油機和發電機裝置在槽鋼焊接而成的公共性底座上外，整個系統的控制柜（屏）、柴油油箱和儲水箱等設施都應獨立設計方案，這樣有利于挪動及安裝。

柴油機的飛輪殼與發電機前面蓋徑向選用凸肩精準定位相互連接組成一體，采用圓柱形的連軸器由輪軸直接驅動發電機轉動。這類接口方式由螺釘固定在一起，使二者組合成一體，確保柴油機的傳動軸與發電機轉子的同軸度在指定范圍之內。

為了能減少噪音，發電機組一般需組裝專用型消音器，必要的時候必須對發電機組進行全屏蔽。為了能減少發電機隊的震動，在柴油機、發電機、控制柜和儲水箱等重要部件與公共基座的連接處，一般配有減震器或橡膠減振墊。有些控制柜還采用了二級減振措施。



二、柴油發電機隊的歸類
柴油發電機隊的分類方式許多，依照轉速的多少，可以分為高、中、低速檔發電機組；依照功率大小，可以分為大、中、中小型發電機組；依照電壓工作頻率，可以分為溝通交流發電機組（高頻400Hz、直流50Hz）和直流電發電機組；依照電壓多少，可以分為低電壓（400V/230V）和高壓（3.3kV、6.3kV、10.5kV、13.8kV等）發電機組。當電壓頻率為50Hz時，大中小型發電機的校準工作電壓一般為400V（三相）或230V（單相電），大中型發電機的校準工作電壓一般為6.3～10.5kV（本書中，在沒有任何刻意表明的情形下，均指低電壓柴油發電機組）。而最常見的分類方式是依據柴油發電機隊的控制方法、主要用途和外觀結構進行篩選。

（1）按控制方法歸類

①手動式發電機組

這種發電機組較為常見，發電機組具備電壓和轉速比調節作用，操作人員在主機房現場對發電機組進行運行、重合閘、吸合和關機等行為。該類發電機組通常作為電源或后備電源。

②自動運行發電機組

自動運行發電機組要在手動式發電機組的前提下，增強了控制系統。當市電突然斷電時，發電機組具備自動運行、自動調壓、全自動電臺廣播、自動完成電源開關轉換和自動停機等服務；當發電機組機油壓力過低、機油溫度和冷卻水溫高時，可自動傳出聲光報警器數據信號；當發電機組超速行駛時，可自動緊急停止維護發電機組。自動運行發電機組的優勢是大大降低了對操作人員依賴感，縮短市電終斷至由發電機組供電系統之間的間隔時長。該類發電機組通常作為后備電源。

③微機控制自動化技術發電機組

發電機組由特性完備的柴油機、溝通交流同歩發電機、汽柴油（汽車機油、冷卻循環水）自動修正設備和自動控制柜等構成。全自動控制柜選用程序控制器（PLC）操縱，除了具備自動運行發電機隊的各種功能外，還可以按負載尺寸全自動調整發電機組、常見故障全自動解決、自動保存打印出發電機組運作表格和故障狀況，對發電機組推行全方位自動控制系統。由串口通信插口（RS232、RS422或RS485）完成南站對分散于各處發電機組實時的遙控器、遙調和監測（別名“三遙”），以達到無人化。該類發電機組非常適合作為后備電源。

（2）按用途歸類

①常見發電機組

這種發電機組長期運作，一般建在避開電網（亦稱市電）的地區或廠礦企業周邊，以適應這些地方的工程施工、生產和生活用電量。現階段在經濟發展比較快的地域，因?yàn)殡娋W(wǎng)的建立無法跟上消費者的需求而設立基本建設周期時間短的常見柴油發電機組來滿足消費者的必須。這種發電機組一般容量比較大，對于非穩定負荷給予連續不斷的能源供應，對連續操作的時間也不受限制，并允許每12h里有1h過負載供電系統時長，過負荷能力為額定功率的10％。這種發電機組因其運行時間比較長、負荷偏重，相較于該設備極限值輸出功率允許輸出功率被調到較底點。

②預留發電機組

通常情況下客戶需要電力工程由市電提供，當市電拉閘限電跳閘或者其他原因終斷供電系統時，為保證用戶的最基本生產和生活而設立的發電機某組預留發電機組。這種發電機組所設在電信部門、醫院門診、市電供應緊張的廠礦企業、機場和電視臺節目等關鍵用電單位。這種發電機組時刻保持備用狀態，能對于非穩定負荷給予連續不斷的能源供應，對連續操作的時間也不受限制。

③應急發電機組

對市電突然中斷將造成較大損害或安全事故的電器設備，常設定應急發電機組對這種設備應急供電系統，如高層建筑的消防設施、疏散照明、電梯轎廂、自動化流水線的自動控制系統、極為重要的通訊系統以及正在給患者做關鍵手術醫療器械等。這種發電機組需在市電突然中斷時，能迅速啟動運作，并在最短的時間內向負荷提供穩定的交流電流，以確保及時的向負荷供電系統。這類發電機組自動化水平要求很高，并往往與UPS（ups電源）搭配使用，以真正做到整個系統無間斷供電系統。

（3）按外型結構歸類

①標準型發電機組

標準型發電機組就是我們平常見得最多的柴油發電機組，它可能是手動式發電機組，也有可能是自動運行發電機組或微機控制自動化技術發電機組。

②靜音型發電機組（發電廠）

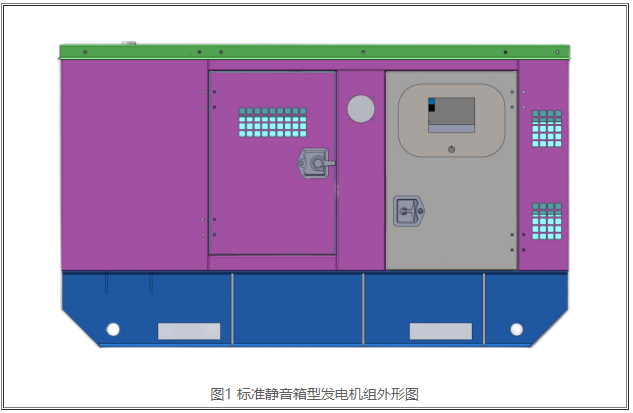

靜音型發電機組外觀如下圖1所顯示。靜音型發電機組與標準型發電機隊的不同之處是發電機組外界裝上隔音罩，消音器內嵌，減少了發電機隊的噪音。這類發電機組適用規定噪聲低的特殊場合，如院校、醫院辦公地址等。



③托車發電機組（發電廠）

托車發電機組（發電廠）外觀如下圖2所顯示。一般托車發電機組要在靜音型發電機組的前提下配置了拖卡，完成了發電機隊的智能便捷挪動，適用大城市范圍之內短路線應急供電。



④車載式發電機組（發電廠）

車載式發電機組是把整機標準型發電機組安裝于汽車車廂內，外觀如下圖3所顯示，一般其貨廂需作降噪噪聲處理，是專門針對長距離應急供電而加工制造的發電機組。


⑤方倉（海運集裝箱）式發電機組

方倉式發電機隊的外型如下圖3所顯示。方倉式發電機組是把整機標準型發電機組安裝于方艙里，是專門針對郊外建設工程施工供電系統而加工制造的發電機組，發電機組輸出功率一般在300kW之上。
