引言：在做出任何發電機電纜線連通前，必須確保柴油發電機組保證控制面板處在 OFF（關掉）方式，絕不會出現意外啟動。其正確操作方法是什么關掉交流電或?qū)⑵鋸碾娖砍潆娖髑宄�，然后用絕緣層扳子將負級（-）蓄電池電纜線從發電機組啟動蓄電池清除。假如柴油發電機組組裝在和別的發電機組或市政工程供電源并聯的應用中，則發電機組自動控制系統可能會通過外界源插電。因而，一定要鎖住任何可能為發電機組給予交流電的內部源。



一、安全性布線需要注意的事項



1、務必僅由通過培訓且資深的維修工人實行電氣設備機械部件的安裝。發電機組運行中，溝通交流感應線束和其它電纜線將插電。

2、務必僅由通過培訓而且有權利解決此應用的人員操作發電機組與對它進行維護保養。

3、自動化設備發電機隊的出現意外或遙控器啟動可能造成比較嚴重事故。防護全部輔助電源并用絕緣層扳子斷掉啟動蓄電池電纜線（最先斷掉負級【-】）。

4、切勿在蓄電池周邊抽煙或是開啟/關掉故障警示燈。在使用蓄電池以前，最先接觸接地的金屬表層以釋放靜電。終止發電機組并斷掉電瓶充電器，隨后斷掉蓄電池電纜線。應用絕緣層扳子先切斷負級（-）電纜線，接著再重連。

5、對市政工程供配電系統的供電系統回送可能會致使觸電，切勿連接至一切工程建筑電氣控制系統，除非經由設計院與用戶核準的機器設備并且在工程建筑電源總開關打開開展。

6、本地政策法規通常要求由通過許可證的電焊工開展電纜連接，并且在操作之前對安裝開展定期檢查審核。全部聯接、電纜線尺寸大小所用材料等等都要符合安裝地點的現行標準電氣設備法律法規的規定。

7、啟動發電機組前，請確認確保電氣連接接地均牢固且所有聯線均詳細。拆換并固定全部在安裝過程中清除的維修控制面板，同時檢查發電機組的負荷電纜線是不是聯接恰當。



二、聯接發電機組電氣控制系統的流程



對于每一個導出聯接，包含在溝通發電機接線頭上進行了現場連接時，都應該應用本地標準（或 UL）指定規格、種類和額定電流的電導體來完成安裝。對于符合 U 安裝，請選擇電導體規格X ANG75°C或 90°C銅心線，600V。在其中，XAWG是本地電氣設備標準為發電機組指定75°C的時候在額定輸出電流量中的電導體規格。對于不符合 UL安裝，請結合本地正確使用電纜線規格、成分額定電流。支撐力釋放出來、彎折室內空間、坐圈和其它組裝特點應根據當?shù)貥?biāo)準去完成。

1、切換開關

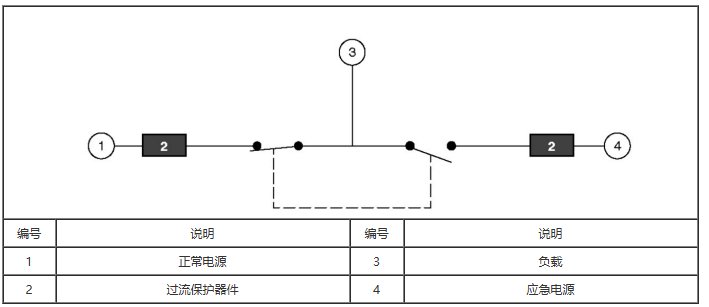

必須采用切換開關將負載從正常的電源轉換到發電機組。在鋪設負荷和操縱聯線時，請遵照切換開關附有的使用說明。



2、溝通交流發電機工作電壓聯接

這種溝通交流發電機可以配置為出廠銘牌工作電壓，如控制柜蓋背部的“重連平面圖”貼紙圖片上所顯示。列舉的很多工作電壓都會要求重新部署聯接插線板里的溝通交流發電機導出導線。此重新部署實際操作務必僅由通過培訓并且具有電氣設備安裝工作經驗的維修工人實行。

（1）在搬運前生產制造認證測試過程中，發電機組已經進行了調節，以產生特定工作電壓。安裝工人務必經常對電機定子導線插線板聯接開展安全檢查并實施必須的重連實際操作，以獲得所需要的工作電壓。

（2）一部分發電機組可以產生各種電壓和聯接配備；別的發電機組則具有特定的比較有限作用。查詢工作電壓聯接信息后，請參閱聯線平面圖和發電機工作電壓（出廠銘牌中的內容），并且在實際執行負載連接時，使用發電機組附有的聯線平面圖。

（3）將發電機組重新部署為更高工作電壓可能會超過特殊發電機線圈工作電壓作用并毀壞發電機，與此同時還會減少配電線路電流量，造成配電線路電源電路隔離開關很大。在實施重連以使用不同工作電壓前，可以咨詢你的康明斯受權代銷商。

（4）將發電機組重新部署為較低的工作電壓可能會降低發電機隊的額定電流，與此同時還會提升配電線路電流量，造成配電線路電源電路隔離開關過小。在實施重連以使用不同工作電壓前，可以咨詢你的康明斯受權代銷商。

3、負載聯接

發電機隊的轉動連接必須使用軟軟管和絞線輸電線。根據使用地腳螺栓將負載絞線電線固定到溝通交流發電機重接插線板或電源電路隔離開關連接盤上適宜的接線頭，把所有負載傳送到溝通交流發電機。標為U、V、W和N的接線頭標示線路設備零線聯接。（參照∶U、V 和 W 與L1、L2和L3分別代表N與L0相匹配）。

（1）負荷電纜組裝

為保證發電機隊的特性達到最好，一定要對越過電纜密封板負荷電纜線增加足夠的維護。

（2）通過非鐵制導向板走線

獨芯負荷電纜線必須采用非鐵制電纜密封板加以固定。

（3）根據鐵制導向板走線

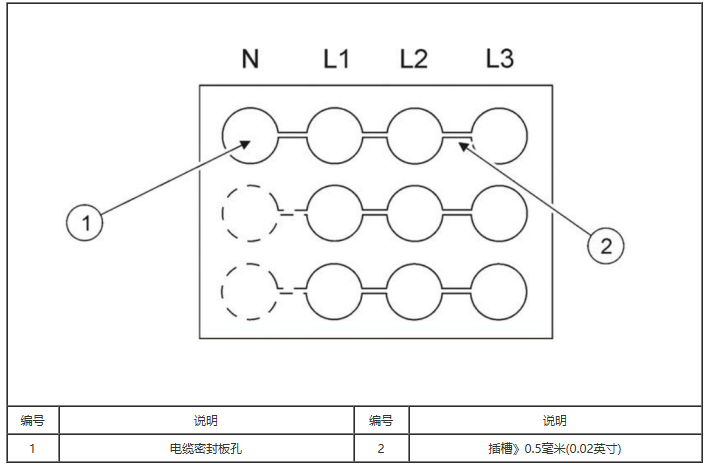

獨芯負荷電纜線務必越過下圖中所示的孔或電纜密封接頭槽口。電纜密封板需要由非鐵制材料制作。



4）配電設備電纜線

獨芯配電設備電纜線理應三根為一組并按住圖中所示采用三角排序方式。（這類排序可讓電纜承載力達到最好，從而降低電氣設備輻射源）。為最大限度地降低電纜環境溫度漲幅同時減少電纜線降權要素，應盡可能在電纜線組中間拉開距離，以保證自然通風。電纜線組必須采用非鐵制原材料進行加固。



4、負荷平衡

將負載傳送到發電機組時，均衡負載以確保每個接線頭（L1、L2 和 L3）的電流大概相同。假如連接的是單相電負荷和三相負載，這一點則至關重要。只需每條線路的電流大概相同，和中系數的誤差在 10% 之內，且所有配電線路電流量都不得超過發電機出廠銘牌里的額定電流，則可以應用任意組合的單相電和三相負載。聯接結束后，仔細觀察操作工面板上的電流表來檢測每條線路的電流。



三、柴發發電機組布線規定



（1）柴油發電機的布線應符合國家有關電氣安全標準和完善。布線時要參照機器的接線方法和使用說明，保證恰當聯接每個電氣元器件。在布線環節中，需要注意電纜線的挑選標志，以避免混亂和不正確聯接。

（2）柴油發電機的布線應當按照電氣控制系統要求進行科學的分類布局。一般來說，柴油發電機的布線可分為電源插頭、控線和電源線等幾種。電源插頭關鍵用于連接發電機和負荷，包含主電源線和后備電源線。控線關鍵用于連接發電機和控制系統，包含運行線、關機線、報警線等。電源線主要運用于傳送發電機的運行狀態和參數信息，包含電壓、電流量、工作頻率高信號。

（3）柴油發電機的布線需要注意線路保護與絕緣層。為了保證電氣控制系統的安全性和可靠性，需在重要區域設置過流保護器、短路保護器、接地系統器等保護設備。與此同時，應使用適宜的絕緣層材料和絕緣層方法，保證配電線路中間和線路與大地間的絕緣層可以信賴。

（4）柴油發電機的布線需要注意回路電阻和電纜截面的挑選。回路電阻就是指電流通過接觸面積過程中產生的電阻器，它會影響電流傳輸和機器的工作效能。因而，在布線過程中應挑選性價比高、觸碰面積大的射頻連接器和輸電線，從而降低回路電阻。電纜線截面的挑選應依據負荷大小和間距來決定，以保證電流成功傳輸和線路穩定的工作。

（5）柴油發電機的布線需要注意電纜線的走線固定。電纜線的走線應不要和另一臺和金屬構件相互干擾，從而減少干擾信號和電壓損失。電纜線固定應使用適度的定位裝置，以避免電纜線松脫和磨損，進而影響布線的可靠性和安全性。



匯總：

柴油發電機的布線規定包含合乎電氣安全標準和完善、依照電氣控制系統規定科學的分類布局、留意線路保護與絕緣層、選擇適合自己的回路電阻和電纜截面、留意電纜線的走線固定等。僅有在正確的布線和合理的設置下，柴油發電機才能正常運作，發揮出應該有的功效和實際效果。因而，使用柴油發電機時，我們應當格外重視布線的需求，保證電氣控制系統的安全穩定性。
